Полезные функции современного реклоузера: как автотестирование батареи помогает экономить

Возможности современных реклоузеров гораздо шире, чем знакомые функции РЗА, такие как АПВ, АВР или МТЗ. Какие еще функции реклоузера помогают специалисту распределительных сетей в ежедневной работе? В этой статье я расскажу о функции шкафа управления, не относящейся к защите или автоматике, которая помогает экономить деньги и ресурсы, выделяемые на периодическое обслуживание коммутационного оборудования.

Функция

Автоматический тест аккумуляторной батареи (АКБ) шкафа управления реклоузера OSM.

Чем полезна

Герметичная аккумуляторная батарея 12 В постоянного тока и емкостью 26 Ач - ключевая часть системы бесперебойного питания (ИБП) шкафа управления. При потере внешнего питания в случае аварии на линии ИБП обеспечивает время работы шкафа управления до 5 дней. От надежной работы АКБ зависит надежная работа внутренних модулей, а значит, и всей системы. Если АКБ не исправна и не держит заряд, то дистанционное управление коммутационным блоком и работа функций РЗА будет нарушена поэтому техническое обслуживание и замена батареи должны выполняться своевременно. Срок службы батареи в зависимости от ее типа и условий эксплуатации будет значительно различаться – от 2 до 10 лет. На срок службы батареи существенно влияют несколько факторов. В первую очередь это температурный режим эксплуатации, количество циклов заряда-разряда и их глубина.

В шкафах RC в зависимости от требований заказчика мы используем 2 типа аккумуляторных батарей.

Тип батареиЗаводской кодСрок службы, летДиапазон рабочих температур
AGMBAT-142-4-20°C … +50°C
GELBAT-114-10-40°C … +60°C

AGM (англ. Absorbed Glass Mat) – технология с сепараторами из боросиликатного стекловолокна. Электролит в таких аккумуляторах находится в абсорбированном, а не жидком состоянии как в традиционных аккумуляторах.

GEL (англ. Gel) – метод изготовления батарей с силикагелем в качестве сепаратора. Имеют более широкий диапазон эксплуатационных температур и длительный срок службы, но более высокую стоимость чем AGM-батаре

Используя автоматический тест, вы будете производить замену АКБ только тогда, когда она полностью выработала свой ресурс. На практике это означает, что срок службы батареи с момента ввода в эксплуатацию до момента замены увеличится в 1,5-2 раза. Вы будете экономить на обслуживании и при этом надежность системы не будет скомпрометирована – вы всегда будете уверены в том, что система ИБП шкафа управления реклоузером находится в отличном техническом состоянии.

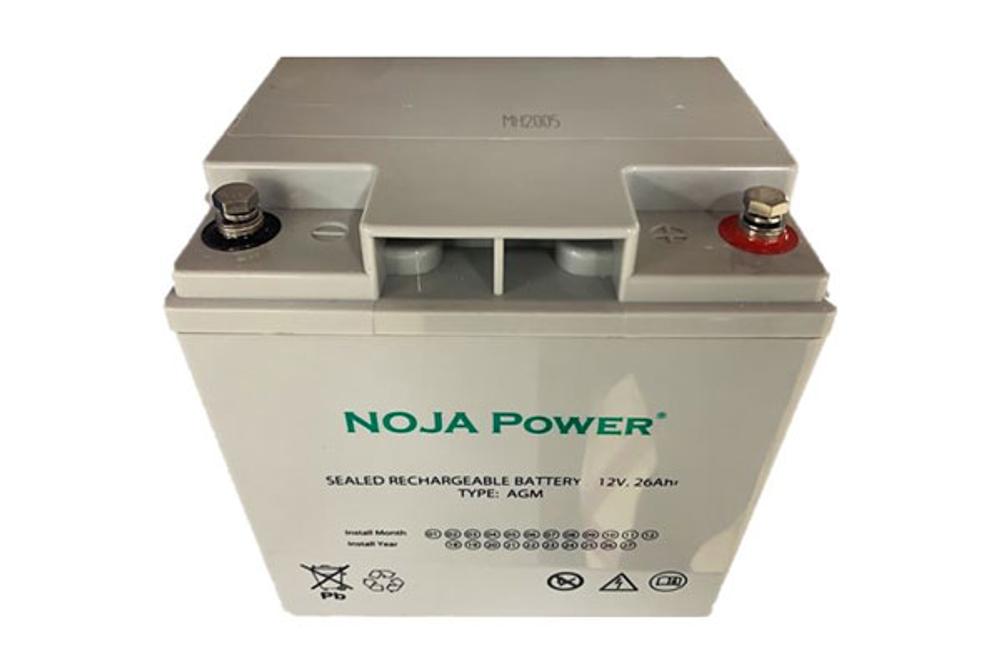

Рис. 1 Аккумуляторная батарея AGM-типа шкафа управления RC

Как работает

В печатную плату модуля SIM интегрирован элемент нагрузки мощностью 5 Вт и сопротивлением 22 Ома. С заданной пользователем периодичностью на АКБ автоматически подается нагрузка. Если батарея исправна, то по истечении 30 секундного периода будет сгенерировано сообщение «Тест батареи пройден успешно». Так как тест проходит в автоматическом режиме вам не требуется находиться рядом со шкафом управления, тест будет выполнен дистанционно, а результаты теста - отправлены диспетчеру через канал связи SCADA. Если тест пройдет с отрицательным результатом, то вы получите сообщение о необходимости проверки или замены батареи.

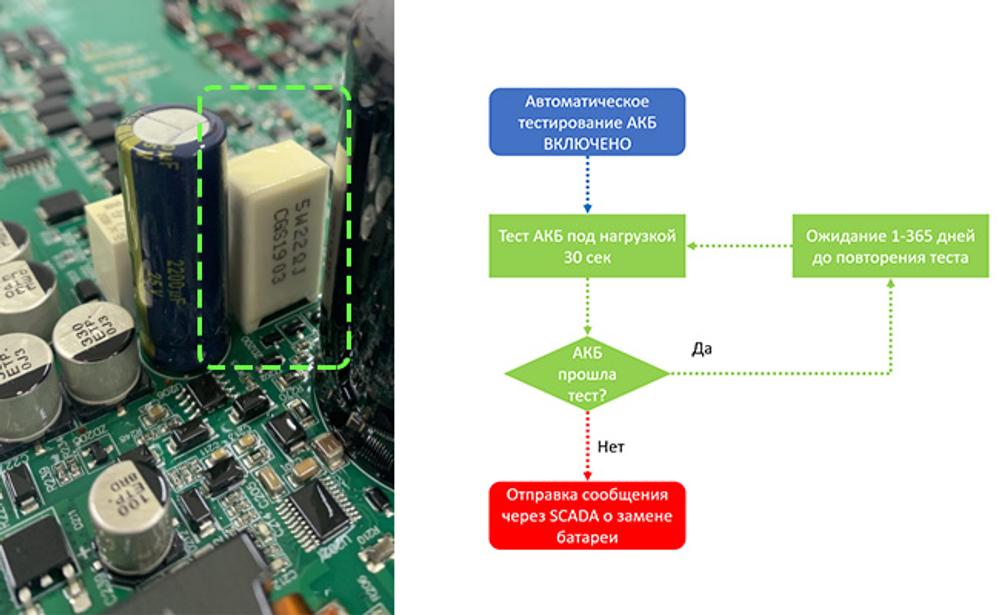

Рис. 2 Элемент нагрузки, интегрированный в печатную плату модуля SIM и процесс проверки батареи под нагрузкой

Как настроить

Тест батареи может быть выполнен вручную посредством подачи команды на реле с панели управления или настроен для работы в автоматическом режиме. При тестировании в автоматическом режиме необходимо включить саму функцию тестирования и выставить интервал тестирования. Мы рекомендуем проводить тест с периодичностью раз в 30 дней, однако вы, как пользователь, имеете возможность выбрать диапазон тестирования в соответствии с вашими требованиями – от 1 до 365 дней. Настройка периодичности тестирования может быть выполнена через ПО CMS или с панели управления.

Обратите внимание, что для того, чтобы не подвергать батарею дополнительным нагрузкам в некоторых режимах работы запланированный тест батареи не будет производиться:

  • Когда батарея разряжена и напряжение на клеммах ниже 12,5 В;
  • При потере внешнего питания 220 В шкафа управления;
  • Если батарея находится под нагрузкой и ток разрядки превышает 100 мА. В этом случае будет сгенерировано ообщение о том, что тест АКБ не был запущен.

При использовании протокола МЭК 60870-5-104 для передачи информации о результатах тестирования на SCADA мы рекомендуем ввести несколько точек в разделе «Одноэлементная информация» вкладки «Настройки протокола»

IOA по умолчаниюIDУсловия при значении 1Условия при значении 0
ВыведеноИдет процесс тестирования батареиБыл инициирован тест батареи, идет тестированиеТестирование батареи не производится
ВыведеноТест батареи пройден успешноТест батареи окончен, батарея прошла тест успешноТест батареи окончен, батарея не прошла тест
ВыведеноТест батареи не выполненТест батареи не был выполненТест батареи был выполнен
ВыведеноАвтоматическое тестирование батареиАвтоматическое тестирование батареи ВКЛЮЧЕНОАвтоматическое тестирование батареи ОТКЛЮЧЕНО
ВыведеноПроверьте батареюТест батареи выполнен, требуется дополнительная проверка батареиТест батареи выполнен, дополнительная проверка батареи не требуется
Рис. 4 Настройки тестирования батареи в ПО CMS

Автоматическая диагностика состояния аккумуляторной батареи шкафа управления реклоузера OSM позволяет энергетическим компаниям перейти от дорогого периодического регламентного технического обслуживания к менее затратному ремонту по техническому состоянию на основе объективной оценки состояния оборудования.
