Модуль ввода-вывода

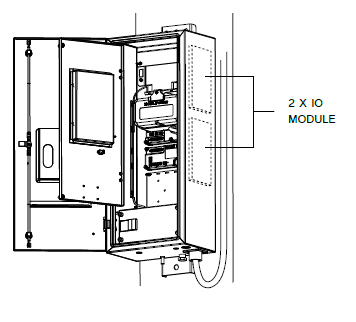

В качестве опции к шкафу RC может поставляться до двух модулей ввода-вывода (IO). Каждый модуль ввода / вывода имеет восемь входов с опторазвязкой и восемь безпотенциальных релейных выходов с нормально разомкнутыми и нормально замкнутыми контактами.

Тип аксессуара : связи

Обзор

Модули могут использоваться для управления или мониторинга внешнего оборудования, реализации пользовательских функций автоматизации и обеспечения удаленного ввода-вывода, когда не используются встроенные функции SCADA.

Программное обеспечение для управления и конфигурации CMS используется для программирования модулей. Любой доступный управляющий сигнал может быть запрограммирован для каждого входа, и любая комбинация доступных выходных сигналов может быть запрограммирована для каждого выхода.

Основные характеристики

Цифровые входы:

Тип ввода: Напряжение постоянного тока;

Напряжение питания: До 150 В постоянного тока;

Напряжение срабатывания: Выше 7 В постоянного тока;

Напряжение сброса: Ниже  3 В постоянного тока;

Время от действительного ввода до активации управления: 30 мс

Выходные контакты реле

Номинальное напряжение:

- AC:  6-230 В переменного тока;

- DC: 4,5–125 В постоянноготока;

Номинальный ток: 16A;A;
